SRAM它也由晶體管組成。接通代表1，斷開表示0，并且狀態會保持到接收了一個改變信號為止。這些晶體管不需要刷新，但停機或斷電時，它們同DRAM一樣，會丟掉信息。SRAM的速度非?？?，通常能以20ns或更快的速度工作。靜態ram中所謂的“靜態”，是指這種存儲器只要保持通電，里面儲存的數據就可以恒常保持。SRAM不需要刷新電路即能保存它內部存儲的數據。因此SRAM具有較高的性能，

SoC隨著工藝進步設計復雜度增加，embeded sram也越來越多。在40nm SoC產品Sram一般在20Mbits左右，當工藝發展到28nm時Sram就增加到100Mbits。如果考慮AI產品，Sram估計更多。如何更好的測試Sram就成為量產測試的重中之重。

SRAM的性能
·memory compiler的選擇
對于一個memory size大小確定的memory block，Column Mux越大，Row address位寬越?。?br />
- memory讀寫的訪問速度就高 （row譯碼選擇快）

- memory的面積大（cell和cell的橫向距離大于縱向距離，column mux增加很增加bits per wordline--橫向，減少wordline數--縱向，橫向尺寸增加遠大于縱向）

- 因為一次選擇的row地址對應的cell多，功耗也會增加

電流功耗
總電流功耗包括dynamic power和leakage power。不同的sram cell單元（比如HPC，HDC等等）功耗指標不同，體系結構設計需要在面積，速度和功耗之間尋找平衡。

-leakage current是永遠存在的

Poweroff模式(cell+periphery off)< Retention模式(cell ON+periphery OFF) < Standby模式（cell+periphery on）

1Mbits memory的standby/Ret leakage電流在0.2mA左右，poweroff leakage電流在0.03mA左右。

-dynamic current：column mux，讀寫速度，讀寫輔助電路等都會影響動態電流

如果在常溫狀態下leakage current比較大，在高溫或者大的dynamic current時必須注意thermal runaway的風險，因為溫度升高leakage current會增加很快，總功耗的增加會進一步增加溫度，形成正反饋。

SRAM的其他特性
SRAM的讀寫時間可以做成self-timing，當讀寫被時鐘上升沿trigger以后，SRAM內有dummy bitline+dummy driver來驅動計時器得到讀寫的時間。得到讀寫時間后，用該時間訪問實際sram cell保證讀寫時間ok。


 SRAM的結構

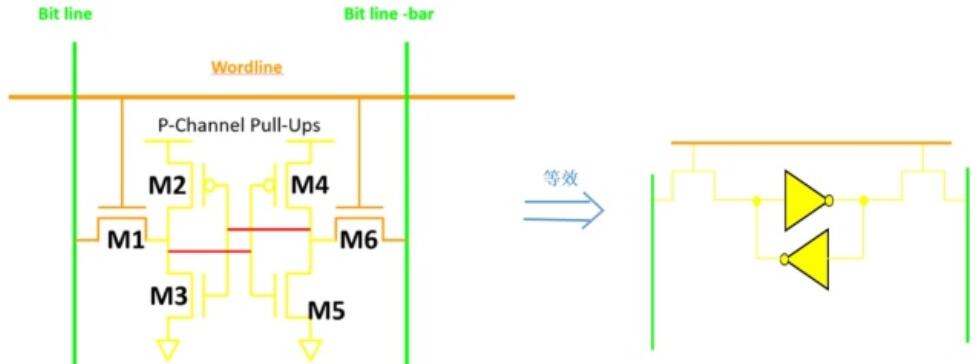

一個6T sram cell的經典結構如圖所示：

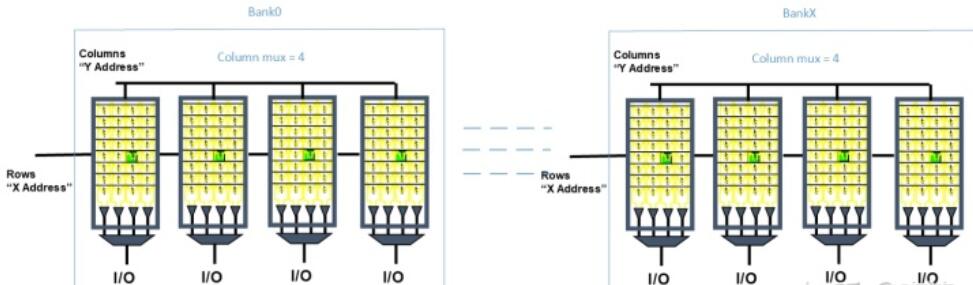

這些SRAM cell集合成如下圖的多個bank的memory block，每個bank有bank address使能；在一個bank內Row address選擇一個完整的wordline，Column address選擇某組IO bitlines。
舉個例子說明如下：

一個memory block是4096x32 cm16，該memory size = 4096*32= 128k bits, row address is 8bits (4096/16 = 256 wordlines), column address is 4 bits(0~15), Wordline bits = 32*16 = 512 bits.
